CNC260数控车床，采用机、电、液一体化设计，结构合理，造型美观，操作方便。 机床主传动由伺服主轴电机驱动，可满足不同加工转速要求。 机床主要运动部件采用直线导轨，滚珠丝杆螺母副，伺服电机驱动组成，刚性好，受力大，精度高，运转平稳。 该机床实现自动控制，能自动完成车削内外园、端面、切槽、锥面、球面及螺纹加工。 机床适用于大、中、小批量多种零件的加工，加工效率高、质量稳定可靠。 三、主要技术参数 1. 床身上工件最大回转直径 φ330 mm 2. 拖板上加工最大直径 φ120 mm 3. 上压板上最大加工直径 φ60mm 4. 最大工件长度 200 mm 5. 最大加工长度 120mm 6. 主轴通孔直径 φ40 mm 7. 主轴转速范围（无极）300~3000 rpm/min （50~4000 rpm/min） 8. X轴最大行程 260 mm 9. Z轴最大行程 350 mm 10. X轴进给速度 5-8000 mm/min 11. Z轴进给速度 5-8000 mm/min 12. X轴快速移动速度 (10m/min） 13. Z轴快速移动速度 （10m/min） 14. X轴伺服电机转矩 6 Nm 15. Z轴伺服电机转矩 7.7Nm 16. 主轴端部 螺纹式 A 2－5 17. 刀杆截面 20×20 mm 18. 主电机功率 3kW 4级 19. 定位精度 0.001／0.015mm 20. 重复定位精度 ±0.005mm 21. 粗糙度 Ra1.6 22. 加工精度等级 IT 6 23. 机床外形尺寸 （长×宽×高） 1700×1500×1650 24. 机床净重 （约） 1620kg

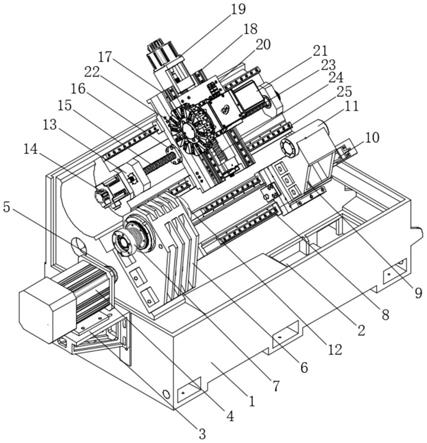

　　由啥图有发布的CNC260数控车床图纸，下载所需沐风币150个。截止目前已被浏览：2639次，收藏4次。持续被广泛用户关注，建议您即刻下载或收藏。
