　　传统机床因结构布局不合理导致承载力差、精度低、易损。本专利提出全动柱式立式机床结构，采用重负荷线性滚柱导轨与高强度铸铁件，优化三轴运动布局（立柱前后、主轴上下、滑枕左右），提升机床刚性与稳定性，解决受力不均、易损问题，实现高效精准加工。

　　发明内容本实用新型提出了一种全动柱式立式机床结构，用以解决上述问题。本实用新型所采用的结构是:一种全动柱式立式机床结构，包括底座，底座上设有立柱，立柱上连接有横梁，横梁上连接有主轴箱体，主轴箱体下方的底座上设有交换工作台，立柱一侧设有刀库。所述主轴箱体为垂直设置。其有益效果是:该机床的三轴采用重负荷线性滚柱直线导轨，承载力强，精度高、速度快；工作台只做回转运动，立柱前后运动、主轴箱体上下、滑枕左右移动式高强度铸铁结构，布局合理先进，机床刚性好，各部位受力状态好。

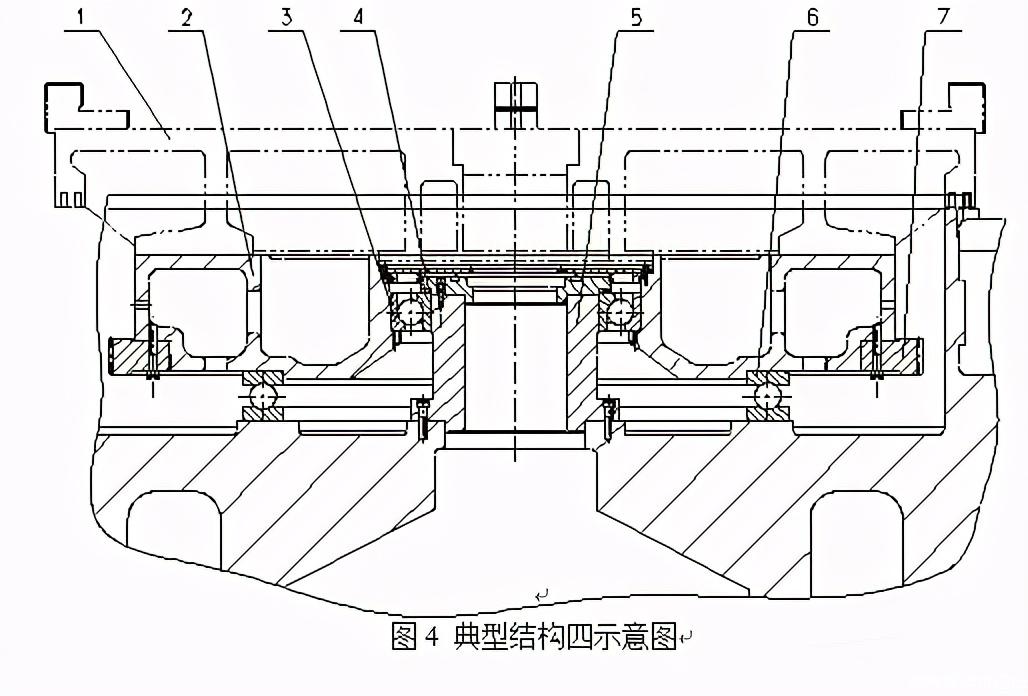

　　本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。如图1所示，一种全动柱式立式机床结构，包括底座1，底座I上设有立柱3，立柱3上连接横梁4，横梁4上连接主轴箱体5，主轴箱体5竖直设置，内部连接主轴，主轴箱体5下方的底座I上通过转轴连接交换工作台2，交换工作台2做回转运动。立柱3的一侧设置有刀库6。该机床结构的三轴采用的是重负荷线性滚柱直线导轨，承载力强、高精度、高速度，个活动部件采用铸铁结构，提高了机床的刚性，同时布局合理，使各部分受力状态良好，保持机床的稳定高速的工作，且不易损坏。本实用新型并不局限于前述的

　　1.一种全动柱式立式机床结构，包括底座(1)，其特征在于:底座(I)上设有立柱(3)，立柱(3 )上连接有横梁(4)，横梁(4)上连接有主轴箱体(5 )，主轴箱体(5 )下方的底座(I)上设有交换工作台(2 )，立柱(3 ) —侧设有刀库(6 )。

　　本实用新型公开了一种全动柱式立式机床结构，在底座上设置立柱，立柱上连接横梁，横梁上连接主轴箱体，主轴箱体下方的底座上设置交换工作台，立柱一侧设有刀库。该机床的三轴采用重负荷线性滚柱直线导轨，承载力强，精度高、速度快；工作台只做回转运动，立柱前后运动、主轴箱体上下、滑枕左右移动式高强度铸铁结构，布局合理先进，机床刚性好，各部位受力状态好。
